«ЧЕРЕМУХА»
Многофункциональная
радиолокационная станция

«ЧЕРЕМУХА»

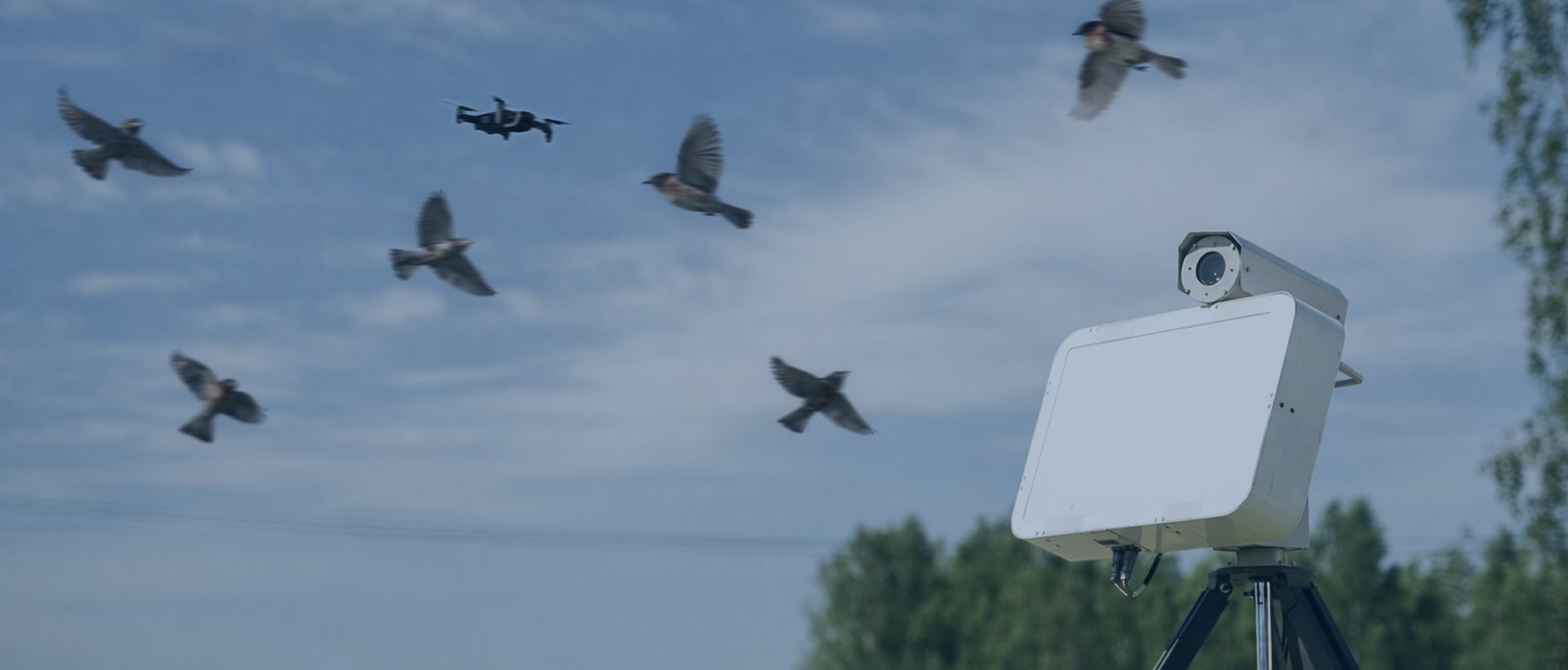

Обнаружение БПЛА в сложной орнитологической ситуации

«ЧЕРЕМУХА»
Многофункциональная
радиолокационная станция

«ЧЕРЕМУХА»

Мобильная конструкция 25 кг

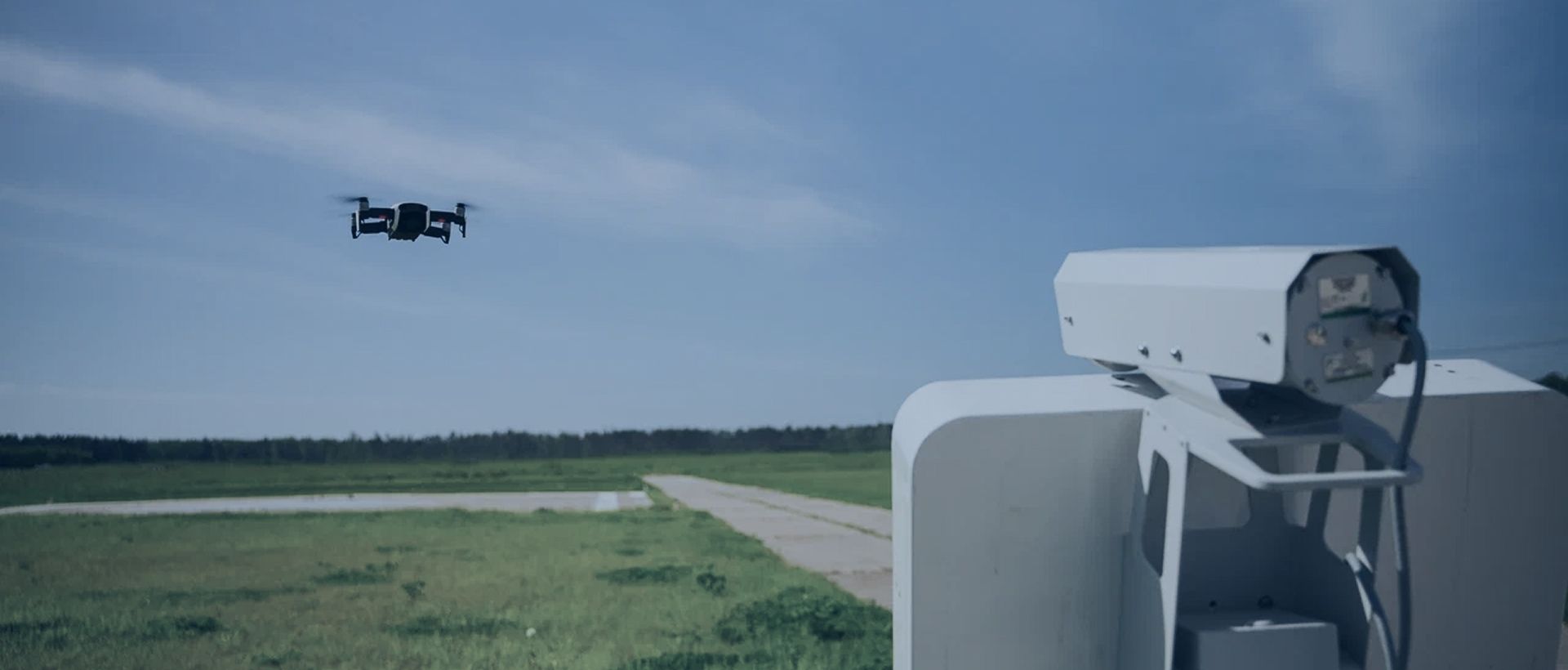

«Черемуха»
Многофункциональная
радиолокационная станция

«Черемуха»

Обнаружение БПЛА даже в режиме зависания

01 / 03

Предназначение

Обеспечение контроля за передвижением объектов на охраняемой территории, в воздушном секторе и/или акватории
Высокоэффективная работа на малых высотах для обнаружения БПЛА и низколетящих целей сверхмалых размеров, в том числе в режиме зависания
Для обнаружения и сопровождения движущихся и неподвижных целей
Возможность интеграции с другими системами безопасности
Станция способна обнаруживать БПЛА в сложной орнитологической обстановке

Возможность применения для гражданских объектов:

В составе единого комплекса технических средств системы охраны гражданских объектов
Концепция «Безопасный город» или защита мегаполисов
Радиолокационные средства контроля воздушного пространства

Охрана объектов:

  • нефтяных и газовых месторождений
  • надземных трубопроводов, аэропортов
  • шлюзов и ГЭС
  • акваторий и портов
  • мобильных объектов

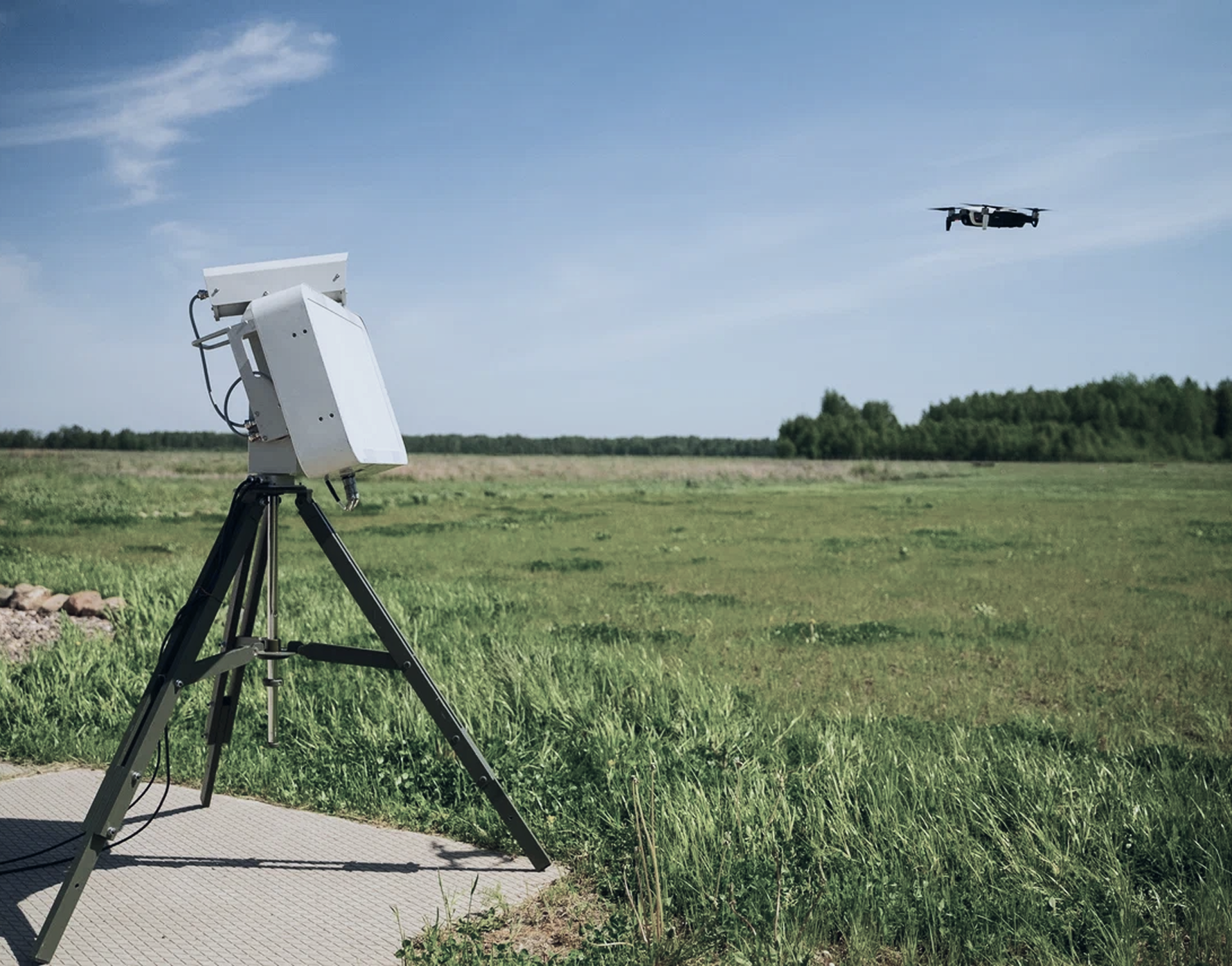

Drone system

Технические особенности мрлс «черёмуха» для гражданских объектов

МРЛС Черёмуха

Узкий луч сканирования

Узкий луч сканирования обеспечивает скрытность работы станции от средств радиоэлектронной разведки (РЭР) и снижает риски поражения станции и расчета, нивелируя угрозу от противорадиолокационных ракет.

Автономность работы

Автономность работы станции обеспечивается компактным источником питания в течении 24 часов. Дополнительно предусмотрена возможность питания от сетей 220В или автономных систем 27 В.

Эксплуатация

Конструкция разработана с учетом применения в различных широтах и погодных условиях, в том числе морских прибрежных районах. Конструктив дополнительно предусматривает стационарное, всепогодное и круглогодичное применение на охраняемых объектах.

Зависшие БПЛА

Использование частотно-модулированного сигнала позволяет видеть зависающие дроны. Отличает БПЛА от птиц.

Гражданское применение

Для гражданского охранного сектора. Использование частот разрешено протоколом Государственной комиссией по радиочастотам от 16.04.25 № 25-79-03.

Преимущества

для мобильных групп радиолокационной станции «Черёмуха»

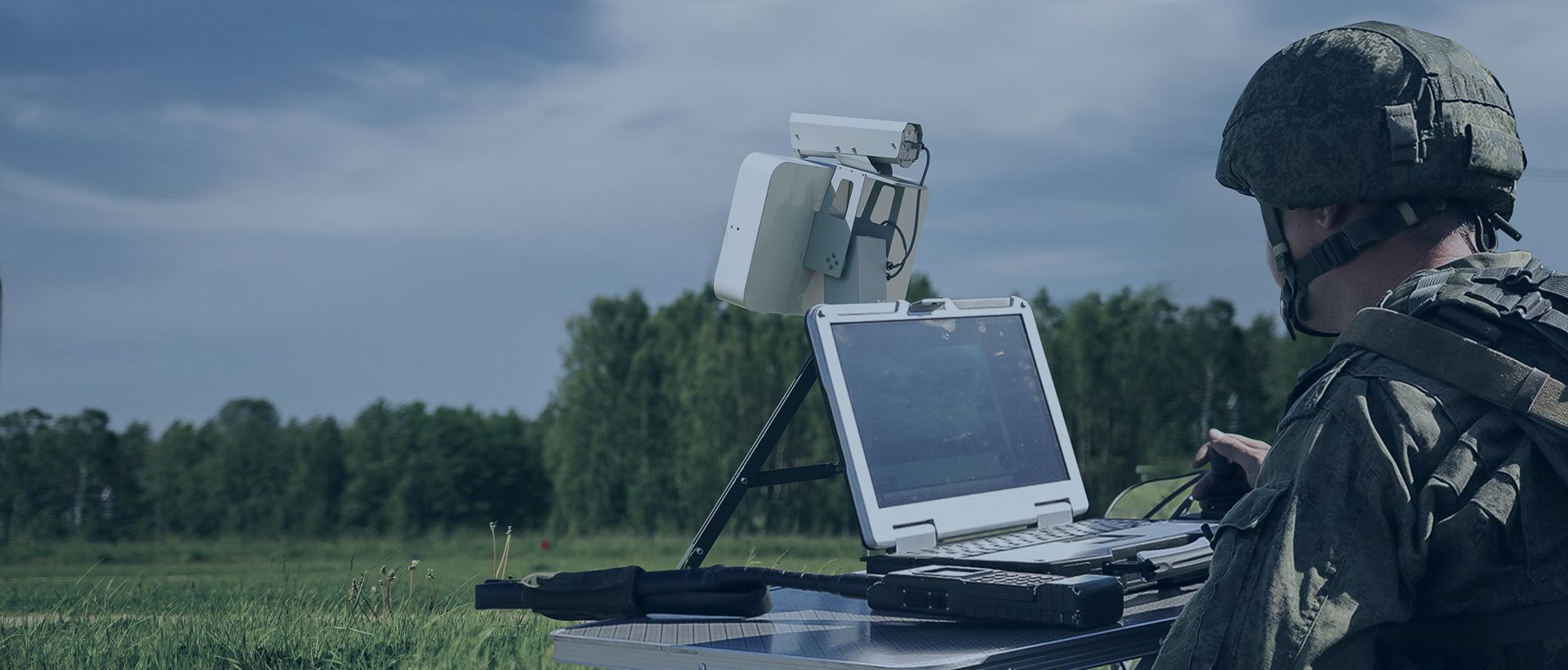

Окружение

Расчет станции состоит из одного оператора АРМ (автоматизированного рабочего места)

Автономность работы

Автономность и быстрое развертывание при разведывательных операциях. Обеспечивается компактным источником питания в течении 24 часов.

Эксплуатация

Конструкция разработана с учетом применения в различных широтах и погодных условиях, в том числе морских прибрежных районах.

Зависшие БПЛА

Использование частотно-модулированного сигнала позволяет видеть зависающие БПЛА, а также изготовленные из радиопрозрачных материалов.

Типы обнаруживаемых целей

Любые заданные цели, включая людей и транспортные средства в радиусе до 10 км.

Тактико-технические характеристики

Инструментальная дальность обнаружения до 10 км
Частотный диапазон 13,4 ГГц
Угол обзора по азимуту 14 °
Угол места 10 °
Диапазон рабочих температур от -40°C до +55°C
Обмен данными, выдача формуляров целей и целеуказаний Ethernet (RJ-45)
Возможность объединить в единую сеть несколько станций есть
Интеграция с системами подавления (РЭБ) есть
Излучаемая мощность 0,5 Вт
Потребляемая мощность 65 Вт
Напряжение питания от источников постоянного тока, 24-30 В
от источников переменного тока, ≈ 220 В ± 10 %
Габариты без треноги 650 × 400 × 550 мм
Масса изделия Не более 15 кг

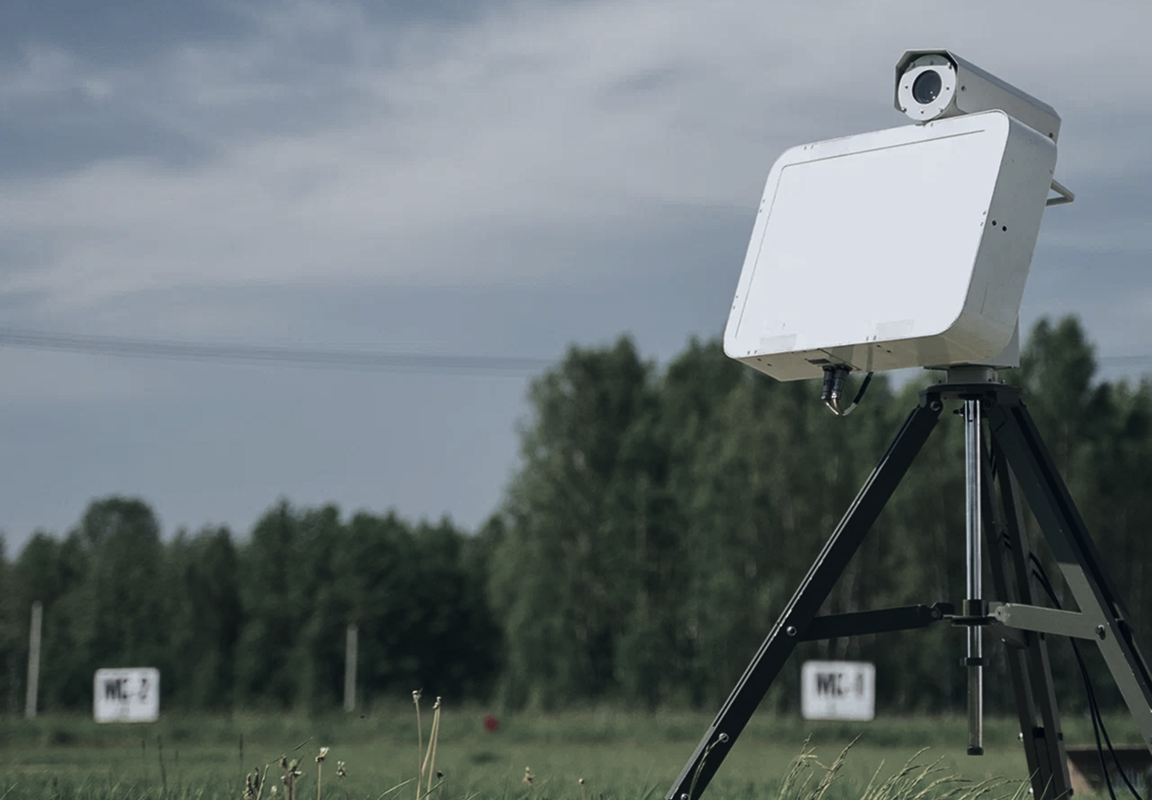

МРЛС Черёмуха

Типы обнаруживаемых целей и Дальность обнаружения

Любые цели

Любые цели

Любые заданные цели, включая людей и транспортные средства

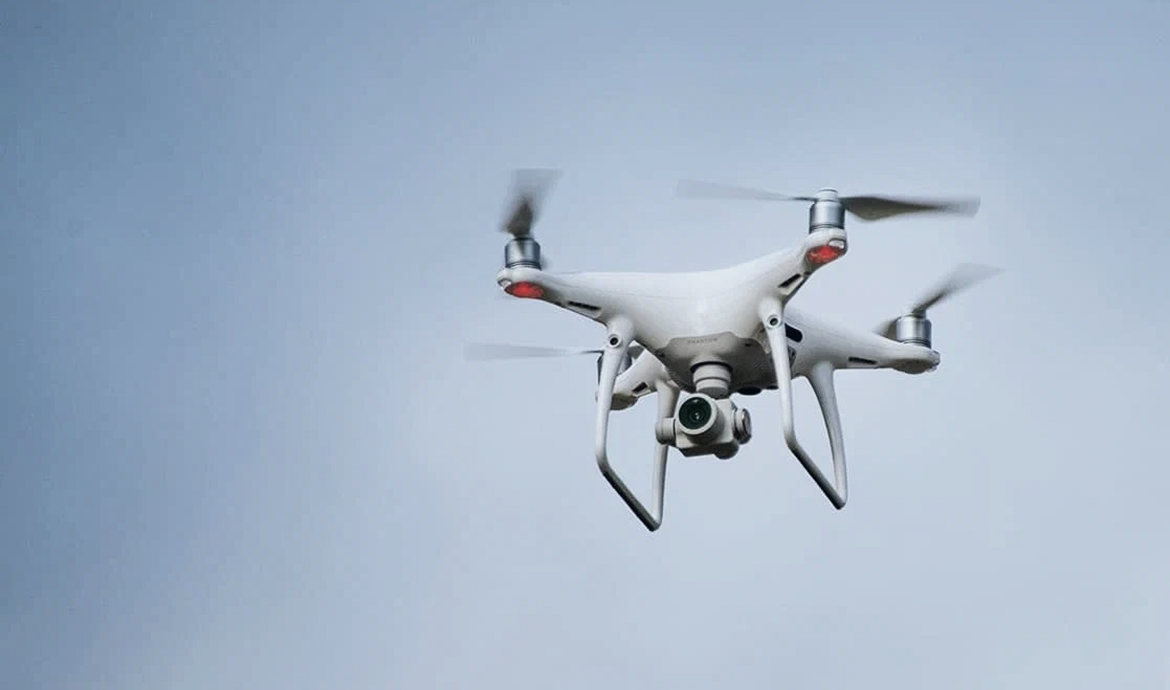

БПЛА

БПЛА

Беспилотные летательные аппараты (БПЛА), включая неподвижные

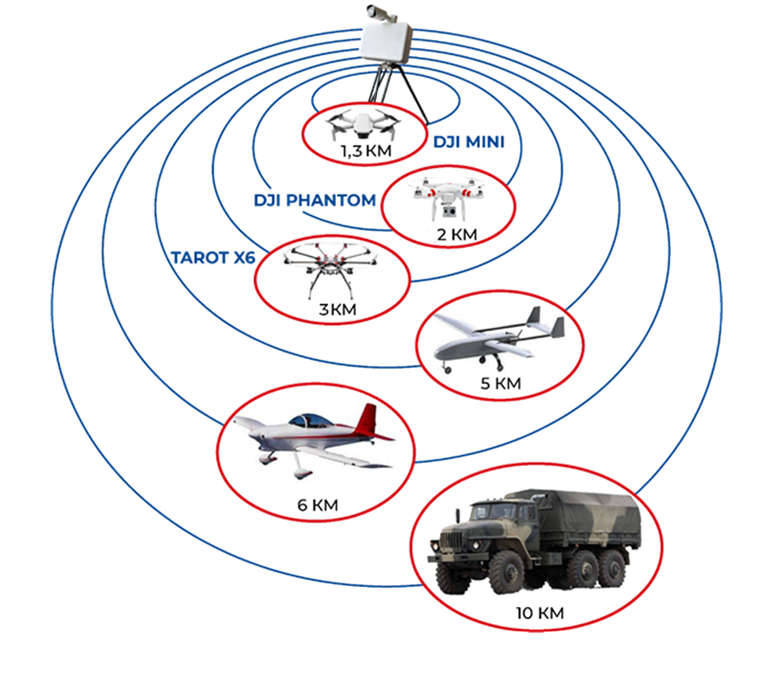

Дальность обнаружения

ИНТЕРФЕЙС

Топографические карты

Подключение топографических карт местности для интуитивного ориентирования, включая предварительную загрузку необходимых квадратов местности.

Архив данных

Хранение архива траекторий движения объектов позволяет анализировать и выявлять системности для повышения эффективности противодействия.

Кроссплатформенность

Программное обеспечение поддерживает операционную систему Ubuntu.

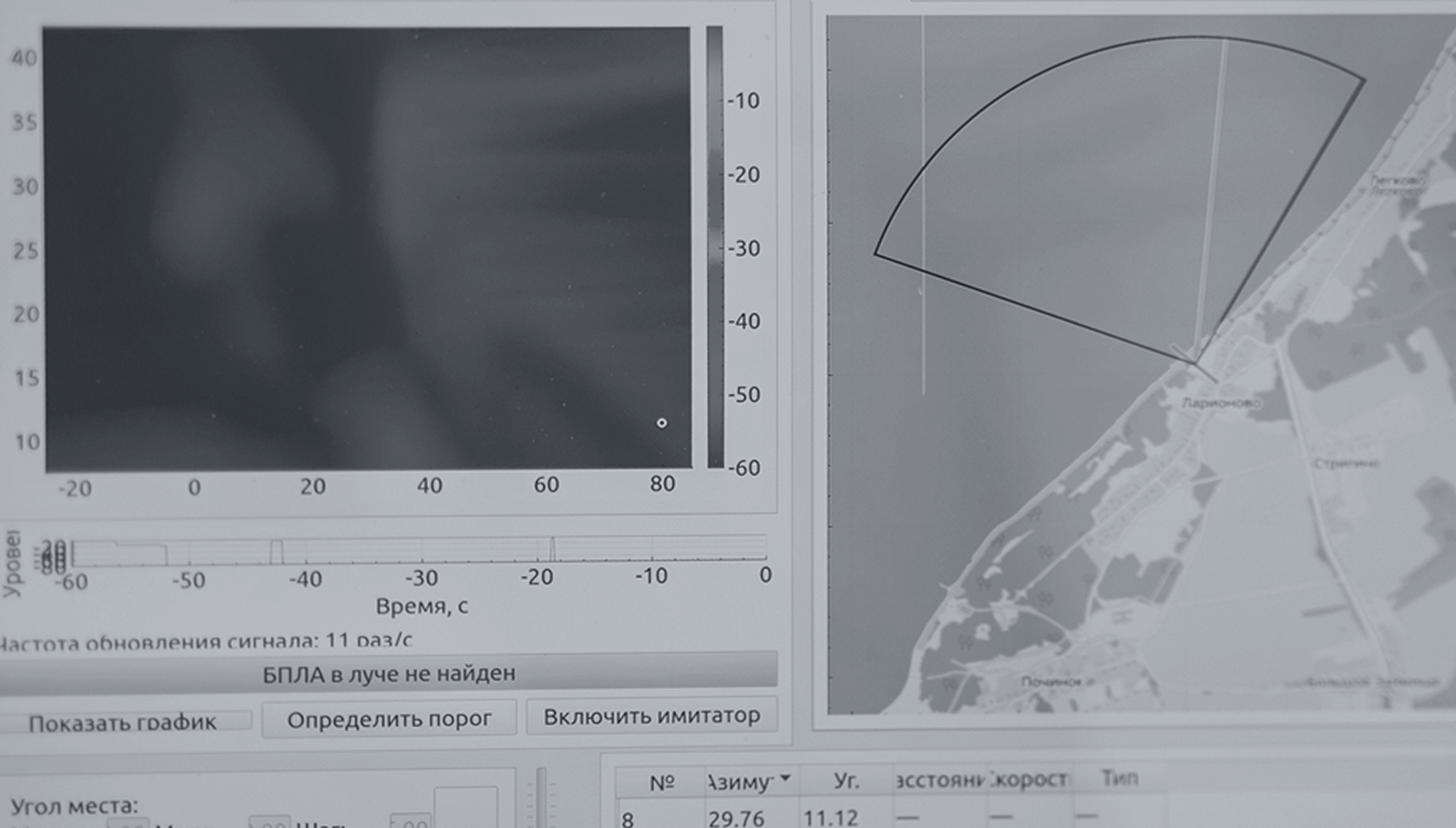

Интерфейс программного обеспечения

Таблица с результатами обнаружения

Цель, № Азимут, ° Угол места, ° Скорость сближения, км/ч Тип цели Время обнаружения, ч/мин/сек
1 18,5 22 546,5 БПЛА 11:10:07
2 37 12,5 504,4 БПЛА 11:12:43
3 65,5 63 378,3 БПЛА 11:40:15

Интеграция

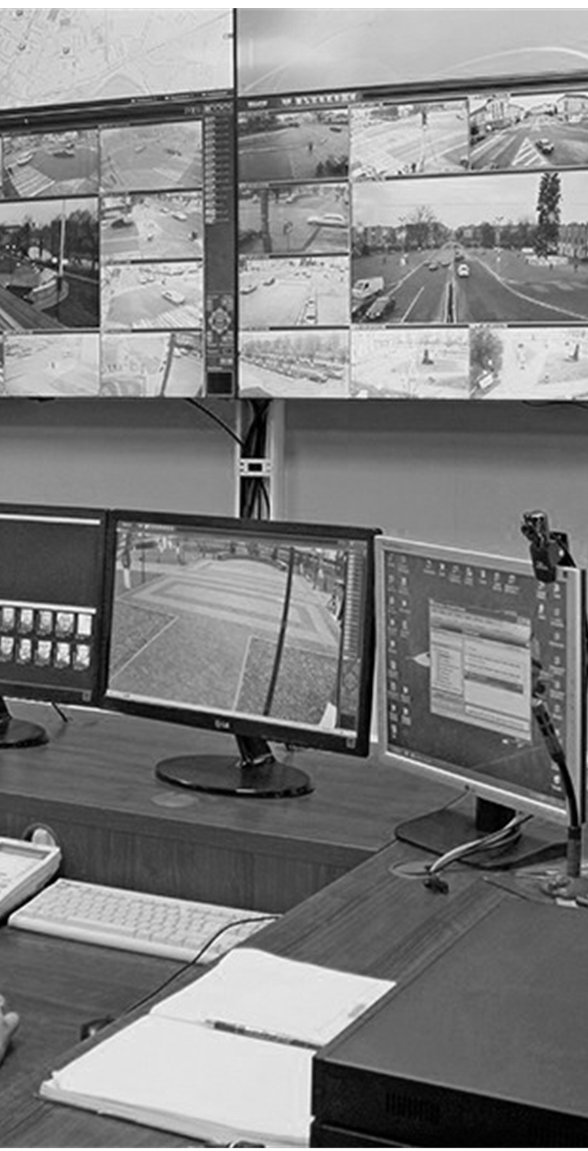

Мониторинг
Комплекс свободно интегрируется с системами мониторинга воздушной обстановки, а также комплексами подавления и поражения посредством выдачи данных об обнаруженных БПЛА в локально-вычислительную сеть.
Данные траекторной обработки радиолокационного сигнала (целеуказания) могут применяться в ситуационных центрах обработки оперативной информации, комплексах технических систем охраны и противодействия несанкционированному проникновению в охраняемые зоны, а также автоматизированных и ручных средствах радиоэлектронной борьбы (РЭБ), включая командные планшеты.
Предусмотрена возможность объединения станции и модулей подавления (РЭБ) в единую систему мониторинга и противодействия БПЛА с выдачей консолидированной информацией.

Тактико-технические характеристики камеры

Характеристики видеокамеры
Разрешение Full HD 1920x1080
Макс. частота кадров, кадров/с 25 (1080p), 50 (720p)
Оптическое увеличение, крат 42
Режимы фокусировки автоматический, ручной, по заданной области
Поддерживаемые сетевые протоколы HTTP, RTSP, RTP, TCP, UDP, GB28181
Совместимость ONVIF
Переключение режимов «День-Ночь» автоматически, вручную
Цифровое увеличение 4x
Интерфейс управления RS-232, протокол совместимый с VISCA
Технические характеристики термокожуха
Степень защиты корпуса IP66/IP67
Интеллектуальная система подогрева есть
Функция «Холодный старт» есть
Диапазон рабочих температур, °C от -60 до +60

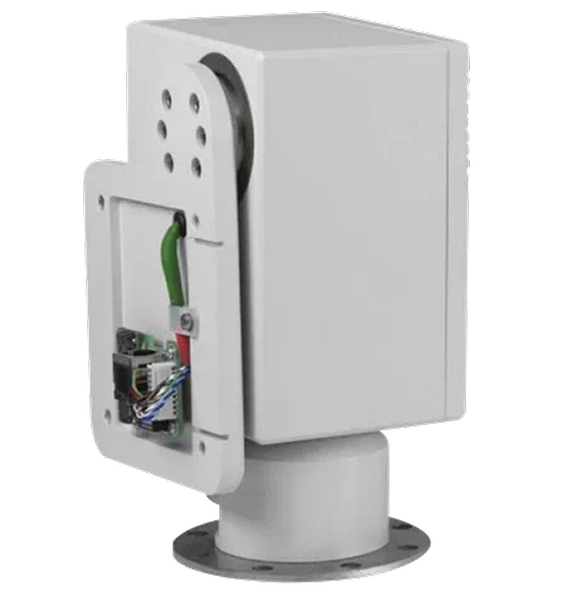

Тактико-технические характеристики ОПУ

Опорно-поворотное устройство (ОПУ) предназначено для дистанционного измерения направления оптической оси камерного блока и устанавливаемой на нем антенной системы с измеряемой скоростью по командам оператора, а также управления углом обзора и фокусировкой оптического трансфокатора.

ОПУ управляется по сети Ethernet, имеет встроенный IP сервер-коммутатор.

ОПУ
ОПУ
Угол поворота от 0 ° до 360 ° без ограничений
Скорость поворота, град/с до 40 град/с
Угол наклона от +90 ° до -90 °
Скорость наклона до 40 град/с
Точность позиционирования ± 0,2 °
Количество предустановок 64
Максимальная осевая нагрузка 40 кг
Класс защиты корпуса IP66/IP67
Диапазон рабочих температур от -60 °C до +55 °C
Напряжение питания DC 18-36 В
Потребляемая мощность 250 Вт
Габаритные размеры 150х245х220 мм
Масса не более 15 кг
Дополнительно Энкодеры, встроенный IP сервер-коммутатор
